电控柜PCB改造案例：断丝检测信号电路固化到PCB（改造前后对比）

1 改造前后对比（实景）

先看结果。两套方案做的是同一件事，差别只在于：线路是“搭”在端子台上的，还是“印”在PCB板上的。

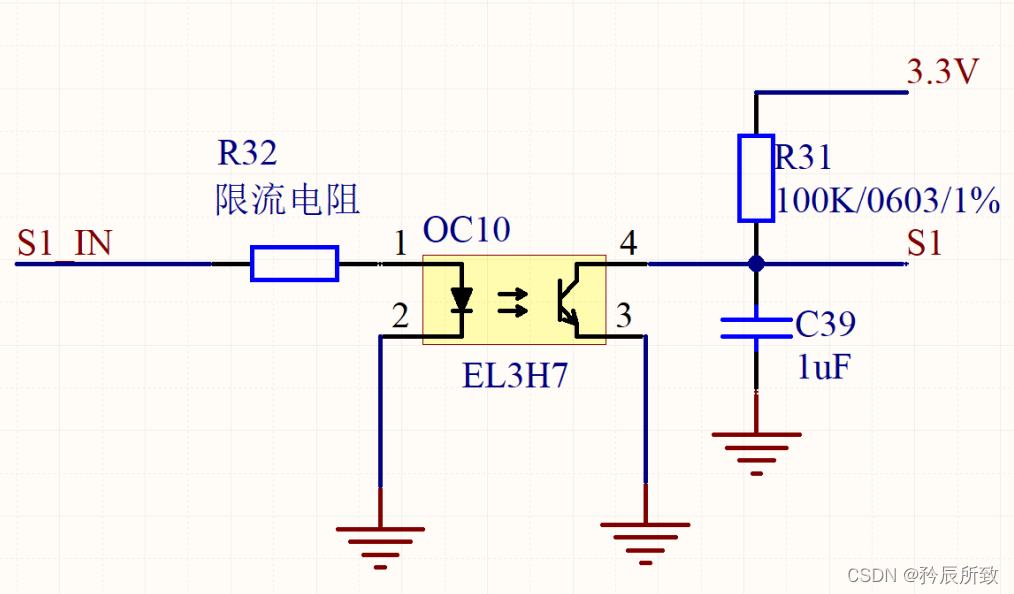

改造前

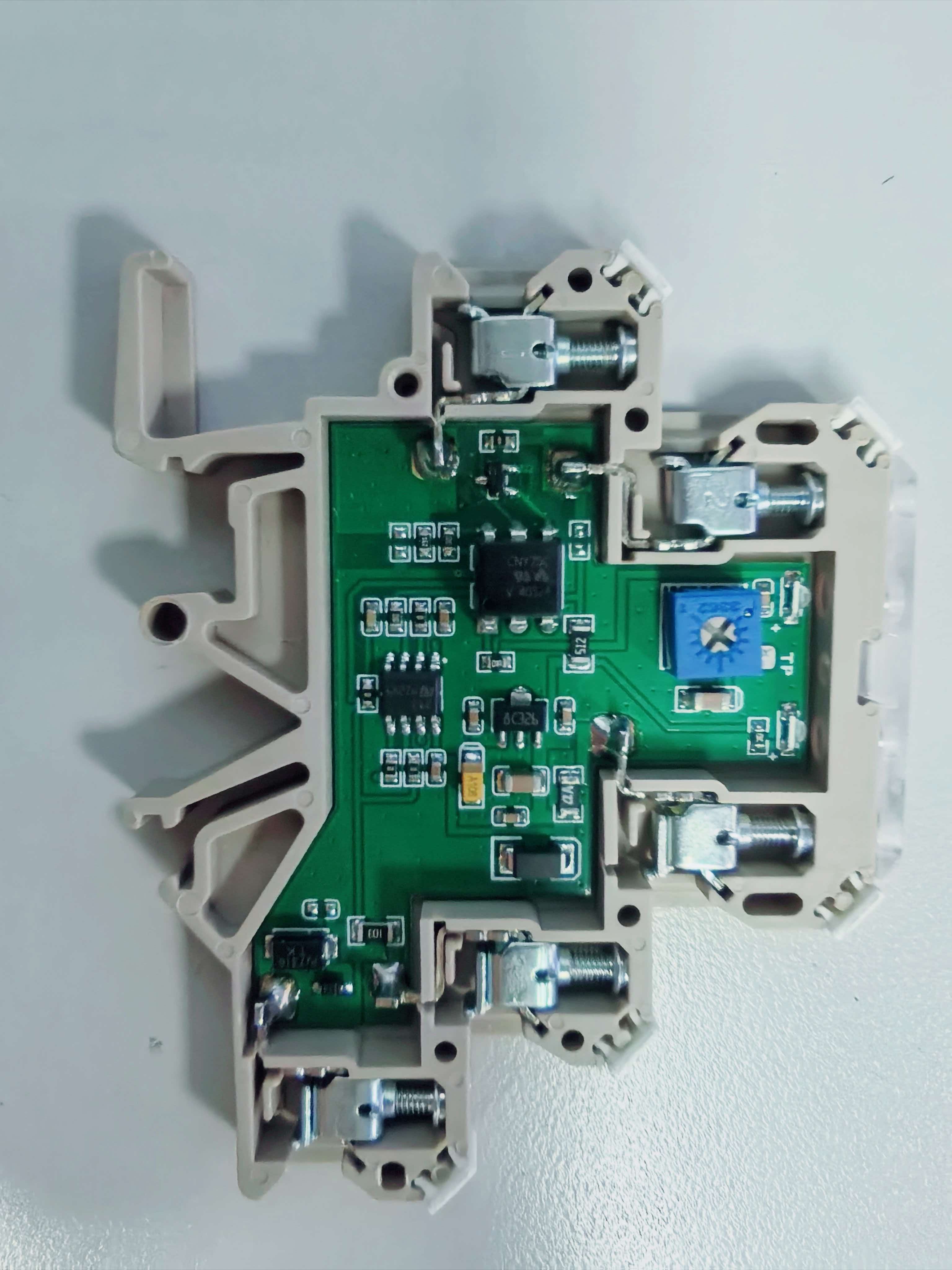

改造后

2 案例背景：钢丝断丝检测

钢丝类设备在运行中，一旦发生断丝，必须立刻停机报警——这是典型的安全联锁信号：检测信号需要接入控制器的 DI 输入点，由程序判定“断丝”并触发停机。

实际柜内往往没那么宽裕：DI 点位紧张时，复位按键和断丝检测信号要并接在同一个 DI 点上，两路信号互不干扰地“或”在一起，就需要二极管隔离；再配上拉/下拉电阻确定电平。于是柜子里出现了这样一类电路：

• 电源侧经隔离二极管送入复位按键，手动给出一个高电平用于清除报警；
• 断丝检测接点经上拉电阻接入同一 DI 节点；
• 节点上再挂下拉电阻稳定电平。

逻辑本身很简单：钢丝在位 → 检测接点闭合，DI 为低电平；断丝 → 接点断开，上拉使 DI 变高 → 程序判定断丝报警；按复位键则手动给一个高电平清报警。问题不在逻辑，而在实现方式。

3 旧方案：电控柜端子台的接线方式

这样“几个元件、几根跨线”的小电路，落到端子台上就是一场小型工程：

3.1 旧方案的三个麻烦

• 插入元器件后线路复杂：二极管、电阻靠引脚搭在端子之间，跨线多，震动搬运后易松脱、碰壳短路；
• 成本主要是人工：元件本身不值钱，钱花在每台 40~60 分钟的剪脚、压端子、核对极性上，费时费力；
• 不同员工做出来不标准：极性靠人眼、走线凭习惯，第二台照着第一台“抄”，每台都不一样，出错率随人数和台数上升。

4 新方案：把电路固化成一块PCB

这类电路不含功率器件，只有信号布线和几个小元件——这正是PCB最擅长的事。把它画进PCB，端子直接立在板边，外壳沿用标准导轨端子台规格，装进柜里和原来的端子台一模一样。

4.1 设计要点

• 输入/输出全走端子：电源、地、检测接点、复位按键、DI 五个对外连接点，插上即用；
• 板载丝印标注：每个端子旁印信号名与极性，电工不用看图纸就能接线；
• 预留通道：二极管、电阻各预留一组焊盘位，参数需调整时换元件不用改板；
• 导轨安装：外壳按 35mm DIN 导轨卡扣尺寸设计，与现有柜内安装方式完全兼容；
• 防呆：端子 key 位 + 电源防反接，插错不烧板。

5 新旧方案对比

同样一个断丝检测电路，两种做法差在哪？从成本、可靠性、装配时间、易于维修四个维度看：

5.1 补充对比

6 这个思路能复制到哪里？

这不是个例。凡是信号路径上带分立元器件的电路，都是端子台实现的“重灾区”，也都是PCB化的理想对象：

动力主回路（380V/220V、大电流）不在此列，仍保留传统接线——我们改造的是信号层，这正是 GB/T 5226.1 框架下安全且高效的边界。

7 常见问题 FAQ

Q1：小批量做板，值得吗？

值得。PCB 打样 10 片仅 30~50 元，单片摊到 5~10 元；省下的第一台几十分钟工时基本就把板钱赚回来了，后续每台都在赚，且质量一致性大幅提升。

Q2：以后要改电路怎么办？

板上预留了备用通道与元件位；我们同时交付完整设计文件，需要变更有两种路径：换元件（不用改板）或快速改板再打样（几十元、3 天到货）。

Q3：PCB 坏了怎么办？

整板作为最小备件单元，插拔式更换，3 分钟恢复；板载指示灯让故障一眼可辨。建议每台设备随机备 1 块。

Q4：我的柜子适不适合改？

把电柜照片或原理图发给我们，我们免费评估哪些回路可以 PCB 化，并给出初步方案与报价。
